Оседиагональный шнековый насос УОДН 240-175-150

УОДН 240-175-150УОДН 240-175-150
Для нефти и нефтепродуктов
Для вязких жидкостей
Для загрязненных жидкостей
В качестве подпорного насоса
Подача, м³/час:
50…300
Напор, м:
70 … 32
Высота всасывания, м:
7
Вязкость, сСт:
500
Размер твёрдых частиц, мм:
5
Концентрация твердых частиц, %:
10
Для уточнения стоимости оставьте свои контактные данные
Высоконапорная установка УОДН 240-175-150 используется в качестве подпорного насоса для перекачки нефти, мазута и других нефтепродуктов при проведении плановых и аварийно-восстановительных работ на магистральных нефтепроводах. Предпосылкой разработки данного насоса явилась необходимость в повышении энергетических показателей – напора, КПД – при сохранении присущих им высоких антикавитационных качеств. Увеличение напора получено за счет применения крыльчатки по принципу работы турбонасосного агрегата в ракетных двигателях, т.е. в насосе есть шнек, обеспечивающий высокие антикавитационные свойства насоса, и крыльчатка - обеспечивающая более высокий напор.
Также изготавливается с двойным торцовым уплотнением.

Карта заказа оседиагонального насоса и насосной установки

КодЗначение

1

Тип установки

УОДН

Установка оседиагонального насоса

ОДН

Оседиагональный насос

2

Диаметр рабочего колеса

240

240 мм.

3

Диаметр условного прохода входного фланца

175

Ду 175 мм.

4

Диаметр условного прохода выходного фланца

150

Ду 150 мм.

5

Исполнение по материалу

Конструкционная сталь

6

Расположение выходного патрубка

Горизонтальное

В

Вертикальное

7

Мощность электродвигателя

55

55 кВт

8

Тип уплотнения

М

Манжетное уплотнение

Т

Торцовое уплотнение

ТД

Двойное торцовое уплотнение

Пример обозначения при заказе

1

2

3

4

5

6

7

8

УОДН

240

175

150

55

ОДН

240

175

150

Особенности оседиагональной (шнековой) насосной установки

  • отличная устойчивость к абразивному износу;
  • работа в условиях высокой кавитации;
  • идеален для перекачки очень вязких нефтепродуктов и многофазных сред (шламов, обводненных мазутов и т.д.), а также жидкостей с высоким содержанием взвешенных примесей;
  • низкий уровень шума и вибрации.

Комплектация насосной установки УОДН 240-175-150

  • манжетное уплотнение, торцовое уплотнение или двойное торцовое уплотнение;
  • комплектация самовсасывающим оборудованием, по требованию заказчика;
  • взрывозащищенный электродвигатель;
  • маслобензостойкие рукава.

Технические характеристики товара "УОДН 240-175-150"

Подача, м³/час50...300
Напор, м. в. ст.70...32
Высота всасывания на нормальном режиме, м, не более8
Температура перекачиваемой жидкости, °С-20...+90
Объемная концентрация твердых частиц, %, не более10
Максимальный размер твердых частиц, мм, не более5
Вязкость перекачиваемой жидкости, сСт, не более500
Плотность перекачиваемой жидкости, кг/м³, не более1000
Мощность привода, кВт55
Частота вращения вала насоса об/мин3000<sub>(-80)</sub>
На графике представлены технические характеристики УОДН 240 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.

Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
  • Коэффициент падения напора Кн = 0,90;
  • Коэффициент падения подачи Кq = 0,89.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 240-175-150

158

Х

514х622х584

Х

УОДН 240-175-150

940

1500

1750х845х920

1830х925х1000

Паспорт оседиагонального насоса УОДН 240-175-150
0.61 Мб
Паспорт оседиагонального насоса ОДН 240-175-150
0.61 Мб
Паспорт Установка оседиагонального насоса с двойным торцевым уплотнением УОДН 240-175-150
0.59 Мб
Паспорт Установка оседиагонального насоса с двойным торцевым уплотнением ОДН 240-175-150
0.59 Мб
Паспорт Самовсасывающая установка оседиагонального насоса с торцевым уплотнением УОДН -С 240-175-150-Т
0.6 Мб
Руководство по эксплуатации УОДН 240-175-150
0.49 Мб
Руководство по эксплуатации ОДН 240-175-150
0.49 Мб
Руководство по эксплуатации УОДН 240-175-150 2 торцевое уплотнение
0.54 Мб
Руководство по эксплуатации УОДН -С 240-175-150-Т самовсасывающая• торцевое уп
0.8 Мб
Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования»
0.91 Мб
Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
5.59 Мб
ОДН 240.m3d
2.35 Мб

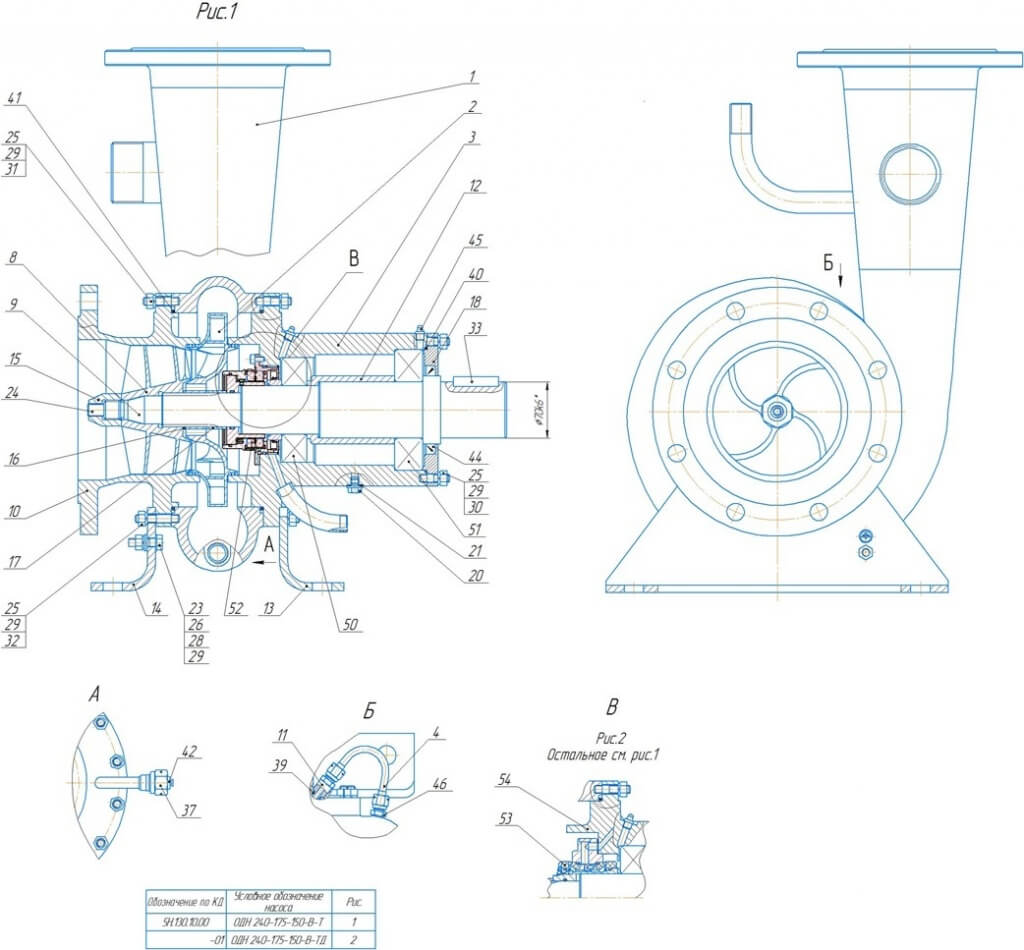

Комплектующие к УОДН 240-175-150

  Позиция     Обозначение    Наименование    Количество
1 5Н.130.11.00 Улитка в сборе 1
2 5Н.130.12.00 Крыльчатка в сборе 1
4 5Н.130.14.00 Трубопровод перепуска 1
8 5Н.130.10.01 Шнек 1
9 5Н.130.10.02 Вал 1
10 5Н.130.10.03 Корпус 1
11 5Н.130.10.04 Штуцер перепуска 1
12 5Н.130.10.05 Втулка 1
13 5Н.130.10.06 Кронштейн правый 1
14 5Н.130.10.07 Кронштейн левый 1
15 5Н.130.10.08 Гайка 1
16 5Н.130.10.09 Кольцо регулировочное 1
17 5Н.130.10.11 Втулка регулировочная 1
18 5Н.130.10.12 Крышка 1
20 5Н.60.10.07 Пробка 1
21 5Н.60.10.17 Прокладка 1
23   Болт М10х35.46
ГОСТ 15589-70
1
24   Винт ВМ16х1,5-6gх20.
45Н.40Х.016
ГОСТ 11074-93
1
25   Гайка М10-6Н.5.019
ГОСТ 5915-70
54
26   Гайка М10.5
ГОСТ 15526-70
1
28   Шайба А10.01.016
ГОСТ 11371-78
3
29   Шайба 10.65Г.019
ГОСТ 6402-70
55
30   Шпилька М10-6gх28.58.019
ГОСТ 22032-76
6
31   Шпилька М10-6gх35.58.019
ГОСТ 22032-76
33
32   Шпилька М10-6gх45.58.019
ГОСТ 22032-76
15
33   Шпонка 20х12х56
ГОСТ 23360-78
1
37   Гайка накидная 14-22А-Г
ГОСТ 13957-74
1
39   Кольцо 009-013-25-2
ГОСТ 18829-73
1
40   Кольцо 150-155-30-2
ГОСТ 18829-73
1
41   Кольцо 250-260-58-2
ГОСТ 18829-73
2
42   Крышка 2-14-22А-Г
ГОСТ13976-74
1
44   Манжета 1.1-85х110-4
ГОСТ 8752-79
1
45   Масленка 1.2.Ц6
ГОСТ 19853-74
2
46   Проходник ввертной
8-22-БК-Г ГОСТ 13969-74
1
50   Подшипник QJ312MA SKF или аналог 1
51   Подшипник QJ314MA SKF или аналог 1

  Переменные данные для исполнений

    5Н.130.10.00

3 5Н.130.13.00 Корпус опор в сборе 1
52 60УТ16 00.00 или аналог Уплотнение торцевое 1

    5Н.130.10.00-01

53 60УТД9 00.00 или аналог Уплотнение торцевое, двойное 1
54 5Н.130.13.00-01 Корпус опор в сборе 1

одн 240.jpg

Модификация Стоимость, руб. Масса, кг Габариты, мм
Длина Ширина Высота

УОДН 240-175-150-55-М

(манжетное уплотнение)

По запросу

750

1690

624

895

УОДН 240-175-150-55-Т

(торцевое уплотнение)

По запросу

750

1690

624

895

УОДН 240-175-150-55-Т-Д

(двойное торцевое уплотнение)

По запросу

803

1690

624

1895

УОДНс 240-175-150-55-М

(манжетное уплотнение) с вихревым насосом

По запросу

1080

1800

1150

1150

УОДНс 240-175-150-55-Т

(торцевое уплотнение) с вихревым насосом

По запросу

1080

1800

1150

1150


НазваниеПодача, м³/часНапор, мКонцентрация твердых частиц в жидкости, %, не болееМаксимальный Размер твердых частиц, ммТип уплотнения: М-манжетное,
Т-торцевое,
ДТ-двойное торцевое
ПитаниеМощность двигателя, кВтЧастота вращения, об/мин
УОДН 120-100-6527...5413...825М3/38033000<sub>(-80)</sub>
УОДН 130-100-7520…7018…825М, Т3/3805,53000<sub>(-150)</sub>
УОДН 170-150-12590…19830 … 1655М3/38018,53000<sub>(-80)</sub>
УОДН 200-150-12575…18552 … 281010М, Т, ТД3/380303000<sub>(-80)</sub>
УОДН 201-125-8050…9560 … 301010М, Т, ДТ3/38018,5 3000<sub>(-80)</sub>
УОДН 240-175-15050…30070 … 32105М, Т, ДТ3/380553000<sub>(-80)</sub>
УОДН 290-150-12536…18030 … 201020М, Т, ТД3/38018,51500<sub>(-50)</sub>
УОДН 300-200-150100...45090 … 351020М, Т, ДТ3/38090, 1103000<sub>(-80)</sub>
УОДН 360-250-250400…80085 … 401010М, Т3/3802003000<sub>(-80)</sub>
УОДН 440-400-350250…100055 … 372020М, Т, ДТ3/3802001500<sub>(-50)</sub>
Мотопомпа дизельная МОДН "Заря" 120/7010…8534 … 11,5105МДизельный двигатель7,44200<sub>(-100)</sub>
Передвижная установка оседиагонального насоса УОДН 120/65П27...5413...825М3/38033000<sub>(-80)</sub>
Передвижная установка оседиагонального насоса УОДН 130/70П20…7018…825М, Т3/3805,53000<sub>(-150)</sub>
Передвижная установка оседиагонального насоса УОДН 170/100П90…19830 … 1655М3/38018,53000<sub>(-80)</sub>
Погружной насос НПШГ 120-100-6527…5413…825МГидропривод33000<sub>(-80)</sub>
Погружной насос НПШГ 201-125-8050...9560…301010М, Т, ДТГидропривод18,53000<sub>(-80)</sub>

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90

Для того, чтобы узнать стоимость насоса и получить технико-коммерческое предложение, скачайте опросный лист - и отправьте на sales@oilpump.ru , или воспользуйтесь формой обратной связи в конце страницы. Наши менеджеры свяжутся с Вами в ближайшее время для выставления коммерческого предложения.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 240-175-150

158

Х

514х622х584

Х

УОДН 240-175-150

940

1500

1750х845х920

1830х925х1000
